Augmenter la portée des modules 433 MHz


Dans cet article je vais vous expliquer comment augmenter la portée des modules 433 MHz. La portée de ces modules à 50 centimes sur Aliexpress est de seulement 1 mètre avec l’émetteur et le récepteur alimentés en 5v et sans antenne. Pour augmenter la portée nous allons devoir jouer sur les paramètres suivant :
– la tension d’alimentation de l’émetteur

– la taille de l’antenne

Le récepteur doit être alimenté en 5v, alors que l’émetteur peut être alimenté de 3 à 12 V.
La longueur de câble pour fabriquer l’antenne n’est pas aléatoire. Pour qu’une antenne soit le plus efficace possible elle doit être un multiple du quart de la longueur d’onde.
Sachant que :

Avec c la célérité d’une onde électromagnétique dans l’air soit : 2,99792458 .108 m/s
Et f la fréquence soit 433 MHz
On obtient :
299.792.458 / 433.000.000 = 69,24 cm.
69.24/4 = 17,31 cm soit un quart de la longueur d’onde.

Je passe donc au test en jouant sur la tension d’alimentation de l’émetteur ainsi que la taille de l’antenne du récepteur. Pour des raisons de place je choisis de garder une antenne de 17 cm pour l’émetteur et de jouer sur la longueur de celle du récepteur. Evidemment si vous le pouvez, augmentez la taille de l’antenne de l’émetteur en gardant un multiple de 17,31 cm.

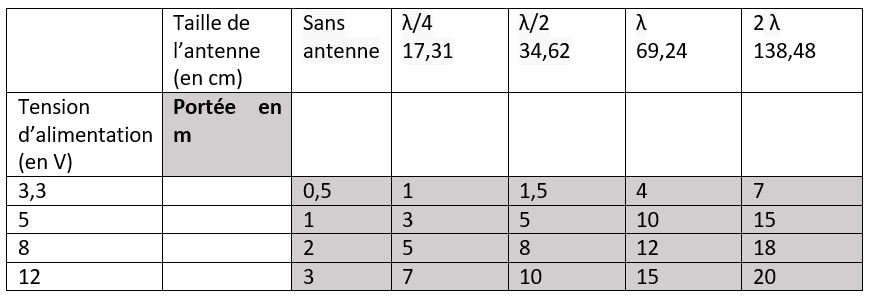

Voici mes relevés de mesures je vous invite à en faire de même et à tester avec vos modules.

Je précise aussi que ce test a été réalisé en intérieur donc la portée s’en voit abaissée.

Voici le lien vers les modules utilisés sur Aliexpress.
