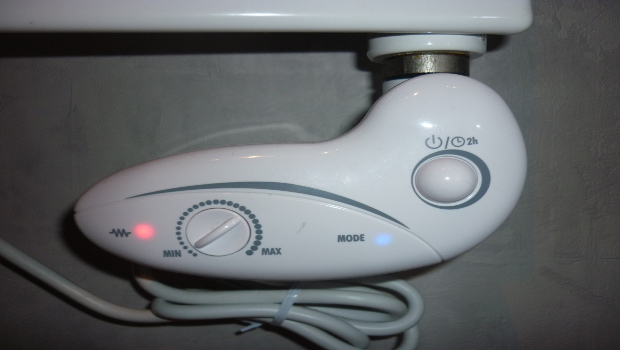

Réparer un sèche serviette JTC TA-060


Je fais ce tutoriel afin de partager mon expérience sur une panne récurrente concernant les sèches serviettes équipés de thermostat JT TA-060 distribués par les enseignes Leroy Merlin, Bricoman et Weldom. D’ailleurs celles ci rappellent différents modèles, allez faire un tour ici (http://www.rappel-seche-serviettes-b-lm-w.fr/) au cas ou vous serriez concernés avant d’aller tout démonter.

Pour ma part, mon sèche serviette ne fait pas partie de la campagne de rappel car je possède un modèle ROMA. Celui ci était déjà tomber en panne pendant la période de garantie. Et là rebelote mais cette fois ci plus de garantie. Les symptômes sont simples, le thermostat fonctionne bien mais le sèche serviette ne chauffe plus. Ce tutoriel ne concerne que cette panne, j’ai vu qu’il y avait aussi des personnes qui avait des problèmes différents comme par exemple le sèche serviette qui chauffe en continu et le thermostat de fonctionne plus.

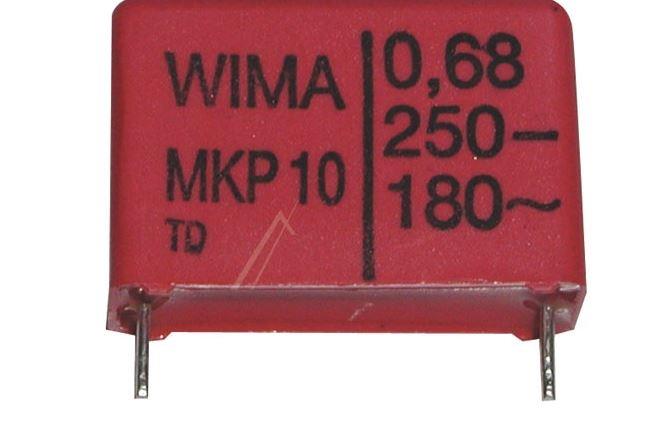

Après quelques recherches j’ai vu qu’il était possible de se procurer le thermostat complet chez alibaba. Malheureusement il faut en commander 1000 minimum !!!! J’ai donc continué mes recherches sur différents forums et tous en arrivaient à la même solution, changer un simple condensateur, ça référence est 0,68UF-250V MKP10.

reparer-un-seche-serviette-jtc-ta-060-01

J’ai donc commander ce condensateur chez Cyberpieces. Attention ce condensateur ne figure pas sur le site, il faut leur faire une demande par mail avec la ref AW238250 pour avoir un lien afin de le commander. Réponse rapide assurée et réception en 48h.

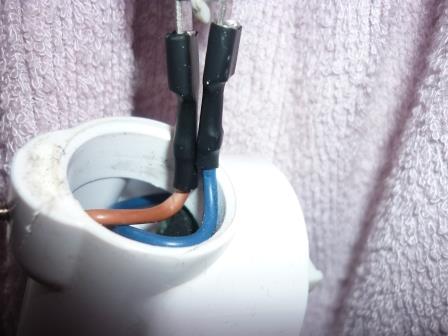

Allez c’est parti mon kiki, on commence pas couper le courant, on débranche le sèche serviette de la prise murale et on dévisse, à l’aide d’une clé allen la vis qui fait la jonction entre le thermostat et le sèche serviette. On enlève les 2 cosses puis le thermostat.

reparer-un-seche-serviette-jtc-ta-060-02

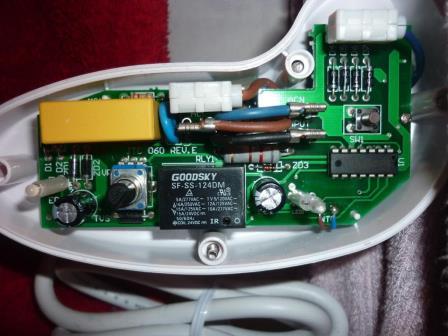

Ensuite, à l’aide d’un tournevis Torx t10, on enlève les 4 visses de derrière.

reparer-un-seche-serviette-jtc-ta-060-03

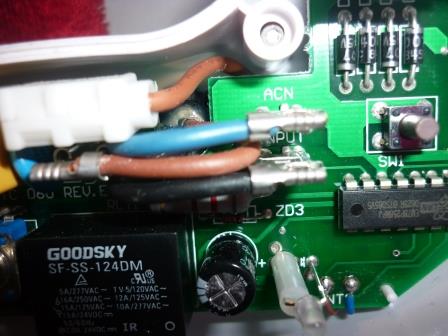

On retire les 3 cosses (noir, bleu, marron)

reparer-un-seche-serviette-jtc-ta-060-04

Puis on retire les 2 visses cruciformes qui tiennent le circuit imprimé sur la coque du thermostat. A partir de là on va pouvoir retourner le circuit imprimé afin de faire notre soudure. Attention à ne pas trop tirer, il y a la sonde qui est relié via 2 fils soudés sur le circuit imprimé.

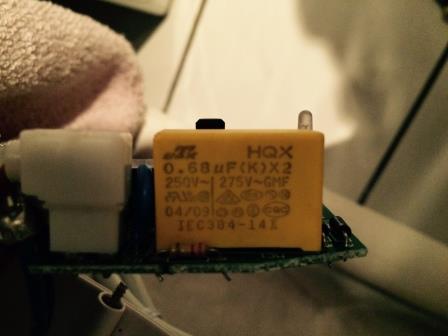

Le condensateur à changé est le jaune.

reparer-un-seche-serviette-jtc-ta-060-05

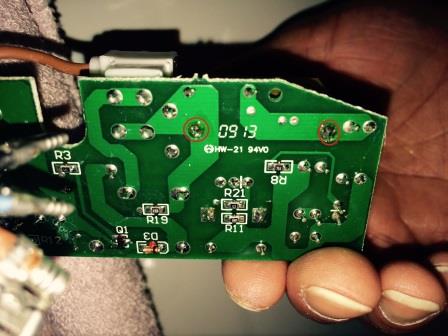

Ensuite il suffit de dessouder le condensateur, voir le 2 points rouge sur l’image ci dessous, pour le remplacer par le nouveau, on remonte et hop ça remarche. Humm les bonnes serviettes chaudes le matin

reparer-un-seche-serviette-jtc-ta-060-06

Voila la réparation nous aura couté 6 € et un peu d’huile de coude.

Si vous n’êtes pas trop bricoleur, le SAV de Leroy Merlin peut vous fournir un thermostat compatible pour un 69€.


Tags:


A propos de l'auteur

Informaticien passionné des nouvelles technologies: windows, hardware, serveur, xbox etc. Une passion qui dure depuis plus de 15 ans ...



12 Responses to Réparer un sèche serviette JTC TA-060

  1. Jacques says:

    Bonjour,
    Merci pour ce tuto. J’ai un problème identique avec mon thermostat. Cependant le condensateur qui l’équipe est un 1uF. Est-ce que cela peut poser un problème si je mets un 0.68 en lieu et place?
    Cordialement. J.

  2. Eric says:

    Bonjour,

    Je voulais remercier Marco, l’auteur de ce tuto pour ses explications, et pour nous avoir mis en lien .
    Ce condensateur est depuis disponible sur le site en tapant simplement AW238250.

    Pour répondre à Jacques, nous avons aussi les condensateurs en 1µF . Par ex la référence CYB-209557. Il faut juste vérifier si les écartements des pattes sont les mêmes.

    Je déconseille de mettre des condensateurs de valeurs différentes que celles préconisées à l’origine, sauf si on est dans la tolérance des 5%.

  3. Piou says:

    Heureusement qu’il y a des gents comme toi sur cette planete

  4. Calbet says:

    Bonjour. Un très grand merci a Marco, sans ses infos j’aurais jeté mon sèche serviette .
    Je m’en suis sortis pour 7,80€ et sans pour autant être doué en électronique.
    Encore Merci

  5. boubou85 says:

    Le problème vient de la tolérance des condensateurs. Par défaut, elle est de 10% et 275V-10%=247.5 V alors que la tension en France est comprise entre 220 et 240V. Il faut prendre des condensateurs avec une tolérance de 20%.

  6. LeChic22 says:

    Efectivement il y a plusieurs blogs qui identifient le condensateur comme la panne la plus usuelle. Mauvais dessin, certainement.
    Mais faut faire attention a la tension du condensateur. Il doit suporter 275Vca et le condensateur de remplacement, le rouge dans la photo, ne suporte que 185Vca. Les condensateur du type X2 sont construits pour suporter des pic de tension elevés sans exploser ou prendre feux.
    Prenner un condensateur 0, 68uF type X2 275Vca. Et non pas 250Vcc qui risque de s’ endomager rapidement.

  7. THERONDEL says:

    Je viens de découvrir 8 ans après que mon chauffe serviette MILANO (qui a fonctionné à peine 6 mois) était rappelé par Leroy-Merlin. Heureusement, j’avais encore le ticket de caisse! J’espère qu’il vont vraiment le reprendre, malgré le délai de 8 ans

  8. Zozio says:

    Bonjour,
    Locataire d’un appartement équipé d’un tel radiateur, je nai pas le mode d’emploi.
    Si l’un d’entre vous pouvait le scanner, ce serait sympa.

    Merci a tous.

    Cordialement.

  9. anthony says:

    Salut merci pour ces conseils je viens de réparer mon sèche serviette merci encore

  10. TOULEMONDE says:

    Bonjour et grand merci, J’ai pu sauver le sèche serviette ! Pour souder et désouder , j’ai pu me faire aider :, un fer de qualité bien chaud et aussi de la tresse à désouder .et le ‘ tour est joué ‘.

  11. Yann says:

    Merci merci merci !!!!
    Trop fort !
    Maintenant qu’il fonctionne, quelqu’un sait il s’en servir ? Merci de votre aide
    🙂
